Proposta: oficina de fabricação de Arduino

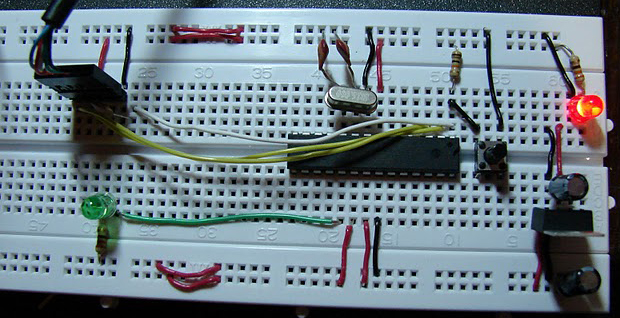

Definição de materiais para o treinamento "Monte sua Arduino"


Baseado no tutorial clássico: http://itp.nyu.edu/physcomp/Tutorials/ArduinoBreadboard

- Protoboard 550 pontos = R$ 13,00 (unit)(chinesa sem base)
- Fios preto e vermelho 22 AWG = R$ 2,00 (1 metro cada)
- 1 x 7805 Regulador de Voltagem= R$ 0,70 (unit)
- 2 x LED = R$ 0,25 (unit)
- 2 x 220 Ohm resistor = R$ 0,05 (unit)
- 1 x 10k Ohm resistor = R$ 0,05 (unit)
- 2 x 10 uF capacitor = R$ 0,05 (unit)
- 1 x 16 MHz clock crystal = R$ 0,60 (unit)
- 2 x 22 pF capacitor = R$ 0,05 (unit)
- 1 x 0.1 uF capacitor = R$ 0,05 (unit)
- 1 x Botão Reset = R$ 0,10 (unit)
- ATMEGA328 = R$ 13,80 - http://www.farnellnewark.com.br/cimicrocontrol28pdip,product,15R0268,4442636.aspx
- Cabo TTL = R$ 25,00 - http://tato.ind.br/2010/detalhe_produto.php?codigo_chave=102

Valor total aproximado: R$ 56,00

Observações:

1. Para baratear e facilitar a montagem pode ser usado um ressonador cerâmico de 16 mhz por R$ 0,75 ao invés dos itens:

1 x 16 MHz clock crystal = R$ R$ 1,99 (unit) 2 x 22 pF capacitor = R$ 0,05 (unit)

2. O bootloader será queimado nos chips dos participantes como parte do treinamento utilizando os procedimentos em: http://arduino.cc/en/Tutorial/ArduinoISP

3. Para testar a montagem será instalado o exemplo blink

4. Duração do treinamento 3 horas - Sugestão de horário 1 sábado por mês das 10 as 13 horas

5. kit que dispensa o cabo ttl pode ser comprado no lab de garagem por R$ 69.00 já com o atmega 328 com bootloader

http://loja.labdegaragem.com.br/protuino-uno-faca-seu-proprio-arduino-uno.html

Conclusão:

Considerando as dificuldades e tempo para compra dos itens individuais, vale a pena a compra do kit do lab de garagem para este treinamento, ou a montagem de um kit do garoa.

Objetivos do treinamento:

1. Construir um momento para envolver os iniciantes e interessados em eletronica. Agindo juntamente com o projeto eletronica com carinho
2. Ajudar a divulgar o conceito de hackerspace e trazer mais pessoas para ele.
3. Atender a todas as idades e tentar formar um conceito familiacker :0)

Proposta Alternativa para a Oficina de fabricação de Arduino

1. No lugar de montar em uma protoboard, usar uma placa face simples artesanal (corroída como parte da oficina).

Vantagens
  • montagem mais robusta/definitiva
  • facilita o uso de shields
Desvantagens
  • requer soldagem
  • para experiências simples precisa da protoboard e fios para ligação aos conectores do shield

2. No lugar do ATmega8 usar um ATTiny2313 para a conversão TTL/USB

--DQ 07h30min de 26 de julho de 2011 (PDT)


METODOLOGIA para o workshop:



Linguagem simples e com referencias a vida real. próximas ao dia a dia do participante
Sequência de ensino:

1. ENSINAR O QUE É O PROCESSADOR E SUAS POSSIBILIDADES COM SIMPLICIDADE


2. ENSINAR O QUE SÃO AS PORTAS E PARA QUE SERVEM COM MUITA SIMPLICIDADE


3. EXIBIR O : http://www.arduino.cc/en/Hacking/PinMapping168 E EXPLICAR A RELAÇÃO COM A IDE


4. MONTAR NA PROTOBOARD O SISTEMA SIMPLIFICADO


5. INSTALAR A IDE


6. CARREGAR O PRIMEIRO PROGRAMA E ALGUNS OUTROS EXEMPLOS.


--Miklos 08h51min de 28 de julho de 2011 (PDT)

Edição de inscritos dia 05/11/2011

Ola amigos a inscrita -> 04.Marisa Rodrigues, não poderá comparecer inscrevi Um Outro Amigo no lugar -> 04.Roberto Rodrigues
