O que nós vamos fazer ?

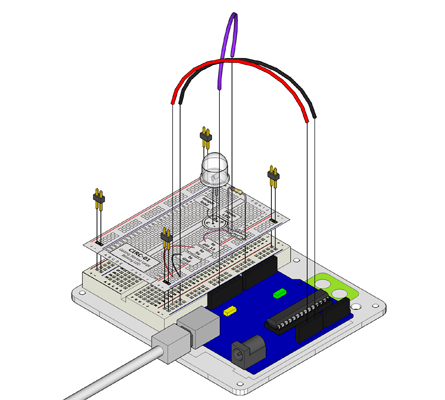

LEDs (diodo de emissor de luz) são utilizadas para diversas coisas. Vamos explorar aqui um exemplo muito simples, que é repetidamente ligar e desligar a luz para produzir um efeito de piscar. Para começar, pegue as peças listadas abaixo, fixe a folha de layout no seu breadboard e depois conecte tudo conforme ilustrado.

Conecte o seu arduino na porta USB e selecione a porta adequada em Tools > Seria Port > (sua entrada serial). Em seguida, faça o upload do programa pelas opções File > Upload to I/O Board (ctrl+U). Finalmente você irá começar a ver a luz piscando.

ARDX-SC-01-150.png CIRC01-3dexploded-445.png

Lista de Material

  • 1x Breadboard
  • 1x Resistor 560 ohm (Verde-Azul-Marron)
  • 1x 10mm LED
  • Fios

Recursos


Código (não é necessário digitar nenhuma linha)

File > Examples > 1. Basic > Blink (Exemplo do ótimo site do arduino.cc, confira outros exemplos)

/*
  *Blink
  *Turns on an LED on for one second, then off for one second, repeatedly.
  *The circuit:
  * LED connected from digital pin 13 to ground.
  * Note: On most Arduino boards, there is already an LED on the board
  * connected to pin 13, so you don't need any extra components for this example.

  *Created 1 June 2005
  *By David Cuartielles
  *http://arduino.cc/en/Tutorial/Blink
  *based on an orginal by H. Barragan for the Wiring i/o board
*/

int ledPin =  13;    // LED connected to digital pin 13

// The setup() method runs once, when the sketch starts

void setup()   {
  // initialize the digital pin as an output:
  pinMode(ledPin, OUTPUT);
}

// the loop() method runs over and over again,
// as long as the Arduino has power

void loop()
{
  digitalWrite(ledPin, HIGH);   // set the LED on
  delay(1000);                  // wait for a second
  digitalWrite(ledPin, LOW);    // set the LED off
  delay(1000);                  // wait for a second
}

Não esta funcionando ?

LED não esta funcionando ?

O LED irá funcionar se estiver posicionado de maneira certa com relação alimentação de energia, inverta ele para verificar se irá funcionar. Não precisa se preocupar, que se você inverter a posição, nada irá acontecer.

Não consigo efetuar o envio do programa.

Isto acontece geralmente por que a porta serial não esta configurada corretamente, para isto verifique em Tools > Serial Port.

Fazendo mais !

Mudando o pino:

O LED está conectano no pino 13, mas podemos utilizar qualquer um do Arduino. Você pode conectar em qualquer um que você queira entre o 0-13, ou mesmo nos pinos analógicos que são entre 0-5 (a numeração dos pinos analógicos começa do 14 para ser usado como referencia na programação).

Mude o código na linha:

int ledPin = 13; -> int ledPin = newpin;

E então faça um upload da alteração (ctrl + u).

Altere o tempo do pisca.

Não esta contente com um segundo entre o pisca. Troque as linhas:

digitalWrite(ledPin, HIGH);
delay(time on); //(seconds * 1000)
digitalWrite(ledPin, LOW);
delay(time off); //(seconds * 1000)

Controlar o brilho

Enquanto que pelos pinos digitais, você só pode ligar ou delisgar, com os pinos analógicos você pode controlar o brilho.

Altere para o pino 9.

ledPin = 13; -> int ledPin = 9;

Altere o código dentro do loop { }, por isto:

analogWrite(ledPin, new number);

novo número pode ser entre 0 e 255, onde 0 é desligado e 255 é ligado e todos os números entre eles a intensidade do brilho equivalente.

Fading

Veja um outro programa em exemplos para poder estudar outro caso: File > Examples > Analog > Fading

Basta fazer o upload para visualizar o led apagando e acedendo suavimente.
