A Esponja do Mar é uma LulzBot AO-100 da Aleph Objects, que o Garoa ganhou graças a um projeto do Bruno Gola.


Status em 01/11/17: A Esponja do Mar está em manutenção, sob os cuidados de Rubens Arena e Oda.
Em 2016 a impressora estava funcionando, entretanto precisava calibrar o PID. O que precisa ser feito:
# Trocar o vidro da mesa que está quebrado. Eu doei um vidro novo que é fino (frágil), mas serve para imprimir usando laquê (fixador) de cabelo Karina.
# Calibrar a impressora e gerar o arquivo de configuração do Slic3r e Cura
# Montar um servidor de impressão com o Octoprint e escrever um tutorial na wiki
# Alterar o firmware da ramps atual para a versão mais nova do Marlin que seja compatível com o novo LCD.

Manutenção

Status atual da impressora

  • Aguardando recebimento do novo J-Head Hotend 1.75mm 12V V6 3D + bico da Extrusora 1.75 de titânio

O que precisa ser feito

  • Trocar o vidro da mesa que está quebrado. Eu doei um vidro novo que é fino (frágil), mas serve para imprimir usando laquê (fixador) de cabelo Karina.
  • Calibrar a impressora e gerar o arquivo de configuração do Slic3r e Cura
  • Trocar um extrusor por um menor para aumentar o volume de impressão. Sugiro o MK9
  • Montar um servidor de impressão com o Octoprint e escrever um tutorial na wiki

O que já foi feito

  • Encontrar um cabo USB para a impressora
  • Regravar o firmware e religar quase todos os componentes na RAMPS. Para compilar o firmware é preciso a versão 1.0.6 da IDE do Arduino


Calibração

A calibração do eixo Z é primordial para uma boa impressão. Aparentemente é necessário recalibrar com frequência. Sintomas de erro na calibração:

  • Camada inicial não gruda na base: zero do eixo Z está muito alto.
  • Não extruda plástico na camada inicial: zero do eixo Z está muito baixo.

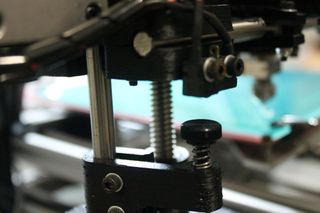

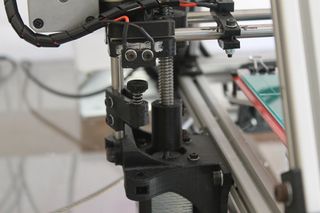

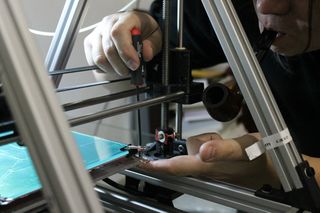

O sensor de fim de curso inferior determina o zero do eixo Z. Além dele tem quatro parafusos nos cantos da base para deixar a base horizontal. Uma forma de calibrar é:

  • Subir a cabeça e movimentá-la para o cento da base
  • Colocar um papel sobre a cabeça e baixá-la (usar o botão Home do eixo Z no Pronterface)
  • A cabeça deve estar pressionando levemente o papel (o suficiente para dificultar mas não impedir a sua movimentação). Se estiver pressionando de mais ou de menos, levantar a cabeça, ajustar o sensor de fim de curso e repetir o teste
  • Repetir o testes nos quatro cantos, regulando os parafusos

Limpeza do Mecanismo de Tração do Filamento

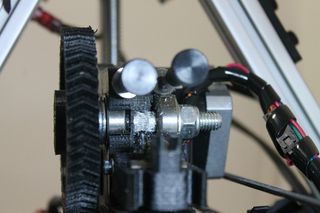

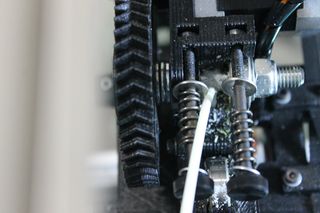

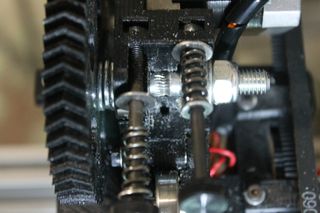

A tração do filamento é feita através de um eixo estriado movido por um motor de passo. As estrias do eixo podem ficar "entupidas", particularmente se ocorrer algum problema na movimentação do filamento. Para limpar tem um pincel com cerdas metálicas.

Impressão

  1. Tenha instalado o Pronterface: https://github.com/kliment/Printrun
  2. Tenha instalado o Slic3r: http://slic3r.org
  3. Baixe o profile da impressora: Arquivo:Config-v4.ini.txt
  4. No Slic3r, vá em File\Load Config e carregue o profile baixado.
  5. Baixe um STL (thingiverse.com) ou crie alguma coisa em algum software de modelagem.
  6. Dê um ADD no STL baixado ou criado e depois dê Export G-code.
  7. No Pronterface vá em Load file.
  8. Ache a porta USB da impressora, clique em Connect.
  9. Clique no Watch (em cima do gráfico de temperatura), escolha as 2 temperaturas (Heat e Bed), para ABS(230 e 110 graus) e clique em SET e espere chegar na temperatura escolhida.
  10. Suba a cabeça (movimentação positiva no Z)
  11. Retire excesso de plástico da cabeça
  12. Mova a cabeça para home
  13. Clique em Print
  14. Ao final da impressão, retraia o filamento (uns 30mm), desligue o aquecimento da base (Bed) e aguarde a temperatura baixar um pouco antes de retirar a peça.

Referências

Especificações: http://download.lulzbot.com/AO-100/documentation/LulzBot-AO-100-brochure.pdf

Manual (PDF em inglês): http://download.lulzbot.com/AO-100/documentation/2012Q3/AO-100-User_Manual.pdf

Firmware: https://www.lulzbot.com/content/re-flashing-your-3d-printers-firmware

Relatos de Impressões

Demais Links

  • Config do novo slic3r pro bico .35 e peças diversas Github Afonso

Manutenções Efetuadas

Data Descrição Quem
21/02/14 Troca do Bico arrombado de 0.5 pra um de 0.35. Afonso e Sergio
07/03/14 Criação do .ini pro slic3r para o bico 0.35, Arquivo:Config-v4.ini.txt, usar ele pra melhores resultados com esse bico. Afonso
24/04/14 Limpeza da passagem do filamento, próximo ao local de entrada. Oda e DQ
26/04/14 Realinhamento da impressora
04/08/17 Regravação do Firmware e religação dos componentes na RAMPS Tiago
01/01/18 Atualização do Firmware para o Marlin Oda
03/02/18 Aquisição do display LCD Ramps V1.4 e Fan Blower de 75mm Oda
10/02/18 Compra de J-Head Hotend Impressora 3d Para 1.75mm 12V V6 3D + bico da Extrusora 1.75 3mm de Titânio de Curto alcance com Teflon Oda
01/03/18 Impressão de novas peças para Fan Blower de 75mm Rubens
