Sirene Transistor I

De Garoa Hacker Clube
Ir para navegação Ir para pesquisar

Este circuito produz o som de uma sirene.

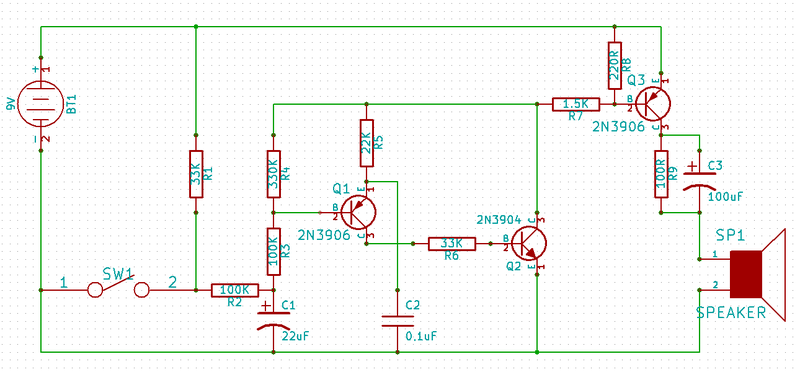

Circuito


Componentes

  • Q1, Q3 - transistor PNP de uso geral (2N3906, etc)
  • Q2 - transistor NPN de uso geral (2N3904, 2N2222, etc)
  • R1, R6 - 33K
  • R2, R3 - 100K
  • R4 - 330K
  • R5 - 22K
  • R7 - 1,5K
  • R8 - 220R
  • R9 - 100R
  • C1 - 22uF x 25V
  • C2 - 0,1 uF (disco cerâmico)
  • C3 - 100uF x 25V
  • Botão de contato momentâneo
  • Alto falante de 8 ohms
  • Bateria - 9V

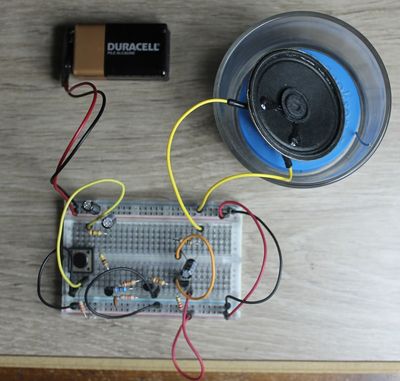

Foto


Teoria

Q1 e Q2 é um oscilador cuja frequência é determinada pela tensão na base de Q1, que varia conforme o capacitor C1 é carregado ou descarregado. O transistor Q3 amplifica o sinal.
