TV-B-Gone é um dispositivo incrivelmente simples e divertido inventado por Mitch Altman que desliga qualquer aparelho de televisão em poucos segundos. Isso é incrivelmente útil quando você está em um restaurante em que insistem em manter uma TV ligada em um volume altíssimo mas ninguém está assistindo. Aponte, aperte o botão e observe a reação de mistério de quem estiver cuidando do aparelho de TV.

Sobre o TV-B-Gone

Basicamente o TV-B-Gone envia dezenas de códigos de desligamento de diversas marcas simulando um controle remoto.

Existem diversos modelos de TV-B-Gone oficiais como:

  • TV-B-Gone Remote, um simples chaveiro pronto para uso.
  • TV-B-Gone Pro, uma versão disfarçada em formato de celular que possui alcance aumentado (até 100 metros!).
  • TV-B-Gone Kit, um kit soldável que vem com todos componentes necessários para você montar o seu próprio TV-B-Gone, permitindo ainda alterar o código-fonte disponível e gravá-lo novamente no microcontrolador do kit.

Recomendamos as opções acima caso não queira começar do zero.

Gostamos muito deste projeto e inclusive tivemos um Workshop com Mitch Altman em 30/06/2013 no Garoa, porém fomos atrás de outras opções, principalmente mais baratas e facilmente montáveis em uma protoboard por se tratar de um projeto divertido e interessante para se ensinar o básico de Arduino e eletrônica.

Propostas

  1. Desenvolver um clone do TV-B-Gone de Mitch Altman que seja controlado por Arduino, montado em uma protoboard com menor quantidade de componentes possíveis e acessível.
  2. Desenvolver um kit clone do TV-B-Gone didático soldável e programável.
  3. (Possivelmente) preparar ambas propostas anteriores de forma didática para criar oficinas demonstrando um uso divertido de open source hardware e Arduino, podendo captar comandos de controles e desenvolvendo em conjunto variantes do TV-B-Gone: Um "TV-B-Mute", por exemplo.
  4. Demonstrar como um Arduino pode também ser controlado por um controle remoto. Opção barata para controlar projetos à curta distância.
  5. Criar um pôster ou peça de decoração que funcione com o TV-B-Gone e desligue a TV utilizada com a câmera do portão. E que seja portátil.

Este projeto foi proposto por Rafael M. Lopes como projeto de Padawan.

Status

10/09/2013 - Adicionado instruções para receber códigos de controles como introdução ao TV-B-Gone; Verificado alcance dos TV-B-Gone na protoboard.

29/08/2013 - Iniciado o design do pôster utilizando Fritzing + Inkscape em 29/agosto/2013.

16/08/2013 - Unido o Arduino 100 Noção com o TV-B-Garoa e nasceu o TV-B-Gone 100 Noção.

14/08/2013 - Pesquisa inicial completa, primeiro protótipo funcional de TV-B-Gone na protoboard construído.

Participantes

Idéias

  • Verificar alcance de cada projeto.
  • Criar variante com maior alcance utilizando transistores e múltiplos LEDs.
  • Adicionar receptor IR para captar códigos.
  • Instruções simples e didáticas para trocar os códigos de TVs.

Brincando com Infravermelho: Recebendo

Software

Todo o software está disponível (e sendo atualizado) no GitHub:

https://github.com/haoji/Arduino-IRremote

Simplesmente instale como uma biblioteca para o Arduino IDE e abra o arquivo exemplo através de Arquivo > Exemplos > IRrecvDemo.

Hardware

Lista de componentes:

  • 1x Arduino UNO R3 (Ou compatível)
  • 1x Protoboard
  • 1x Receptor Infravermelho 38KHz (IRM2638)
  • Jumper Wires

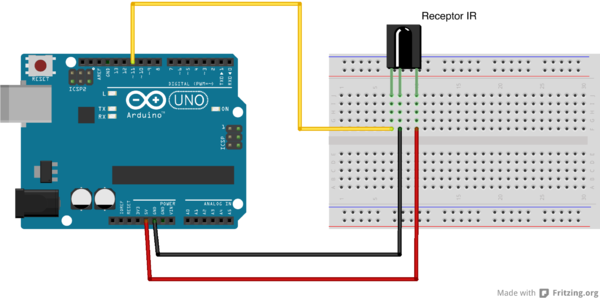

Esquema

TV-B-Garoa-Receptor bb.png

Brincando com Infravermelho: Enviando

Software

Todo o software está disponível (e sendo atualizado) no GitHub:

https://github.com/haoji/Arduino-IRremote

Simplesmente instale como uma biblioteca para o Arduino IDE e abra o arquivo exemplo através de Arquivo > Exemplos > IRsendDemo.

Hardware

Lista de componentes:

  • 1x Arduino UNO R3 (Ou compatível)
  • 1x Protoboard
  • 1x LED Infravermelho
  • 1x Resistor de 100 Ohm
  • Jumper Wires

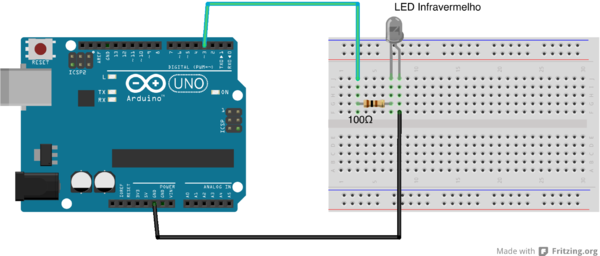

Esquema

TV-B-Garoa-Emissor bb.png

Brincando com Infravermelho: Gravando e Retransmitindo

Software

Todo o software está disponível (e sendo atualizado) no GitHub:

https://github.com/haoji/Arduino-IRremote

Simplesmente instale como uma biblioteca para o Arduino IDE e abra o arquivo exemplo através de Arquivo > Exemplos > IRrecord.

Hardware

Lista de componentes:

  • 1x Arduino UNO R3 (Ou compatível)
  • 1x Protoboard
  • 1x Receptor Infravermelho 38KHz (IRM2638)
  • 1x LED Infravermelho
  • 1x Resistor de 100 Ohm
  • Jumper Wires

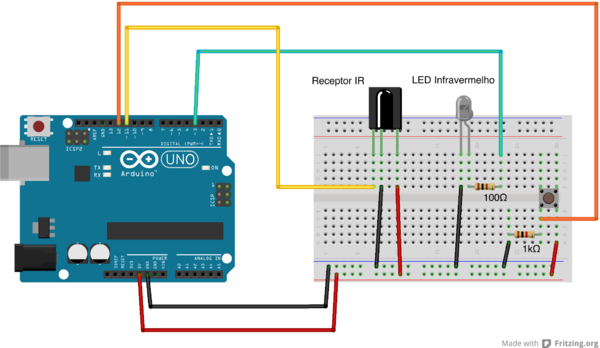

Esquema

TV-B-Garoa-Envia-Recebe bb.png

Arduino TV-B-Gone + Protoboard

É um projeto divertido, simples e barato. Com poucos componentes, um Arduino e qualquer protoboard é possível começar a desligar TVs. Esta versão simplificada tem um alcance limitado, porém também é muito simples aumentar o alcance. Em breve será documentada esta parte.

Alcance: Depende do LED infravermelho utilizado, valor da resistência e do aparelho de televisão (ângulo do receptor).

Em nossos testes com o esquema abaixo conseguimos entre 1.7m e 2.1m.

Software

Todo o software está disponível (e sendo atualizado) no GitHub:

https://github.com/haoji/Arduino-TV-B-Gone (algo nesta não funcionou em 9/2019)
https://github.com/shirriff/Arduino-TV-B-Gone (tente esta nova versão - mas possivelmente precisa mudar os pinos no esquema de montagem)

Simplesmente instale como uma biblioteca para o Arduino IDE e abra o arquivo exemplo através de Arquivo > Exemplos > TVBGone.

Hardware

Lista de componentes:

  • 1x Arduino UNO R3 ou similar.
  • 1x Protoboard
  • 1x LED Infravermelho
  • 1x LED visível (qualquer cor)
  • 1x Botão Táctil
  • 2x Resistores de 100 Ohm
  • Jumper Wires

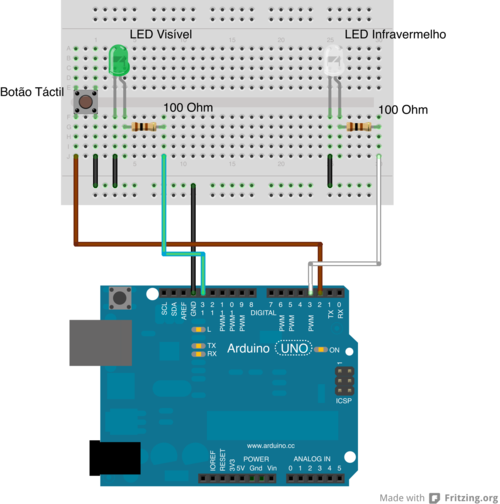

Esquema

TV-B-Garoa bb.png

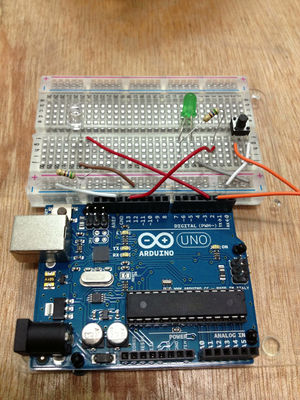

Fotos


Arduino TV-B-Gone Board 100 Noção

Fusão do Arduino TV-B-Gone na protoboard com o Arduino 100 Noção/Metaboard. Transforme uma protoboard em um controle remoto desligador universal!

Software

Todo o software está disponível (e sendo atualizado) no GitHub:

https://github.com/haoji/Arduino-TV-B-Gone

Simplesmente instale como uma biblioteca para o Arduino IDE e abra o arquivo exemplo através de Arquivo > Exemplos > TVBGone.
(ou tente esta outra versão aqui https://github.com/shirriff/Arduino-TV-B-Gone )

Hardware

Lista de componentes:

  • 1x ATMEGA328P-PU
  • 1x Protoboard
  • 1x LED Infravermelho
  • 1x LED visível (qualquer cor)
  • 1x Botão Táctil
  • 1x Cristal de 16 MHZ
  • 2x Capacitores cerâmicos de 18pF 50V
  • 1x Resistor de 100 Ohm
  • 1x Resistor de 1K Ohm 1/4 W
  • 1x Resistor de 12K Ohm 1/4 W
  • Jumper Wires
  • Suporte para 3 pilhas pequenas (AA) ou placa de alimentação para protoboard.

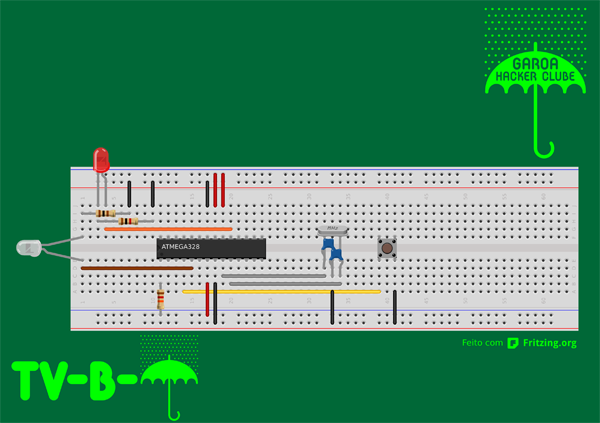

Esquema

TV-B-Gone 100 Noção bb.png

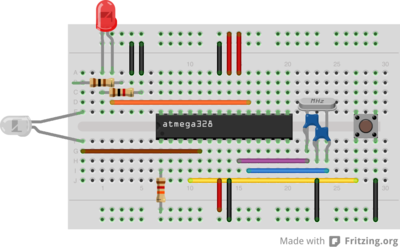

ou a versão mini:

TV-B-Gone 100 Noção-Mini bb.png

Pôster TV-B-Garoa

Ainda em criação, a idéia é montar um pôster interativo com o circuito do TV-B-Gone para ser fixado na parede para desligar a TV no Laboratório de Eletrônica do Garoa e que seja também portátil. Está sendo utilizado o Fritzing e o Inkscape.

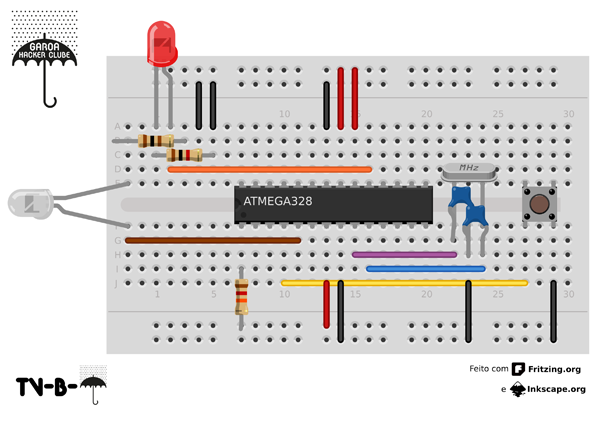

Versão 0.1

Preview:


Versão 0.2

Preview:


Versão 1.0

Preview:
